Ein Patchfeld lässt sich einfach in einem Serverschrank oder Datenschrank installieren und wird zum Verbinden verschiedener Netzwerk- und Kommunikationsverbindungen verwendet. Mit einem Patchfeld verschaffen Sie sich Übersichtlichkeit in Ihrem Kabelnetzwerk. Aber wie können Sie Ihr Patchpanel anschließen? Und wie montieren Sie ein geschirmtes oder ungeschirmtes Kabel an einem Patchfeld?
Bevor Sie ein Patchpanel anschließen, achten Sie darauf, dass das Kabelbündel kodiert ist und auf die selbe Länge geschnitten ist. Ordnen Sie die Kabel entsprechend der Anzahl der Ports Ihres Patchpanels und bündeln Sie diese zum Beispiel mit Klettband.
Wie montiere ich Kabel an einem Cat5e UTP-Patchpanel?
Möchten Sie ein anderes Patchfeld als ein UTP verwenden? Sehen Sie hier unser gesamtes Sortiment an 19-Zoll Patchfelder.
Bevor Sie Kabel auf einem Cat5e UTP Patchpanel anschließen, entfernen Sie zuerst den Kabelmantel auf circa 6 cm mit einem Abisolierwerkzeug und entfernen Sie eventuell den Nylondraht.
 |
 |
Es gibt zwei genormte Anschlussvarianten für Netzwerkkabel: T568A und T568B. Beide sind technisch gleichwertig und unterscheiden sich lediglich in der Farbreihenfolge der Adernpaare.
 |
In der Praxis ist die Belegung nach T568B die am häufigsten verwendete Variante, insbesondere bei vorkonfektionierten Patchkabeln. Beide Varianten sind jedoch nach ISO/IEC 11801 zulässig. Entscheidend ist eine einheitliche Verwendung innerhalb der Installation.
 |
Kürzen Sie überstehende Adern sauber, um eine ordentliche Installation zu gewährleisten.
 |
Verwenden Sie anschließend ein LSA-Anlegewerkzeug (Punchdown-Tool), um die Adern sicher in die Schneidklemmen zu setzen.
 |
 |
Methode 1
Sie befestigen jedes UTP-Kabel mit Hilfe von Kabelbindern an der mitgelieferten Kabelhalterung.
 |
Methode 2
Wenn Sie ein Patchpanel anschließen, bündeln Sie zunächst alle UTP-Kabel nach links oder rechts. Bei dieser Methode sollten Sie darauf achten, dass genügend Überlänge an den UTP-Kabeln bleibt. Beginnen Sie auf der rechten Seite mit der Endmontage und arbeiten Sie nach links, wobei Sie darauf achten sollten, dass die neuen Kabel auf den bereits angeschlossenen Kabeln liegen.
 |
 |
Wie kann ich Kabel auf einem Cat5e FTP-Patchfeld anschließen?
Entfernen Sie mit dem Abisolierwerkzeug vom ersten Kabel den Kabelmantel auf ca. 6 cm und klappen Sie die Aluminiumfolie zurück. Entfernen Sie dann die eventuell vorhandene Kunststofffolie und verdrehen Sie das Erdungskabel um die umgebogene Aluminiumfolie.
 |
FTP-Patchfelder sind mit LSA-Streifen ausgestattet, daher müssen die Adern mit einem LSA Anschlusswerkzeug aufgelegt werden.
 |
Wenn Sie das FTP Patchpanel anschließen, das Patch-Ports hat, müssen Sie zuerst die Schutzkappe entfernen. Lösen Sie dazu die Schrauben. Schrauben Sie auch die Kabelklemme ab.
 |
 |
Legen Sie das Kabel mit dem Teil, an dem der Erdungsdraht anliegt unter die Kabelklemme und schrauben Sie diese fest. Entfernen Sie die überschüssige Aluminiumfolie.
 |
Wählen Sie eine Belegungsvariante (T568A oder T568B) und setzen Sie diese durchgehend ein. Achten Sie darauf, dass die Adernpaare bei der Befestigung in den Schlitzen so wenig wie möglich verdreht werden.
Montieren Sie dann die Kabel mit dem LSA-Werkzeug und achten Sie darauf, dass Sie das LSA-Werkzeug korrekt auf dem Streifen platzieren. Wird das Werkzeug falsch angesetzt, kann der Leiter auf der falschen Seite abgeschnitten werden.
Befestigen Sie die Kabel mit Tiewraps und schrauben Sie die Abdeckung wieder auf. Auf Wunsch können Sie das Erdungskabel an einer Erdungsstelle im Patchschrank montieren.
 |
 |

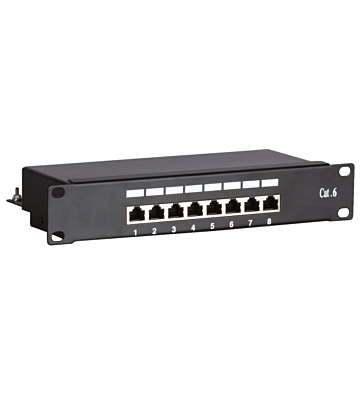

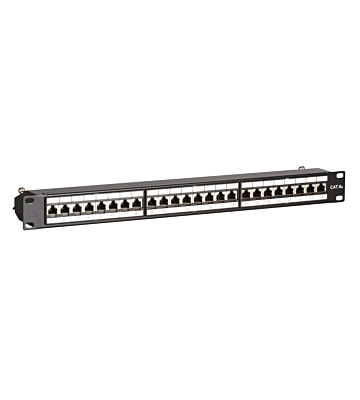

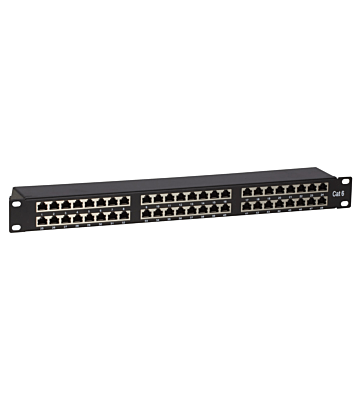

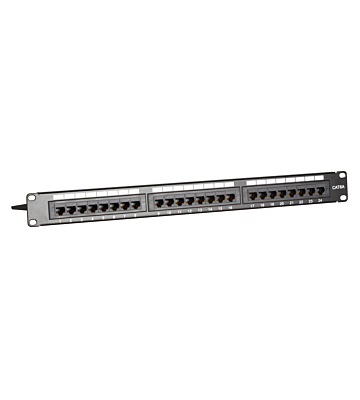

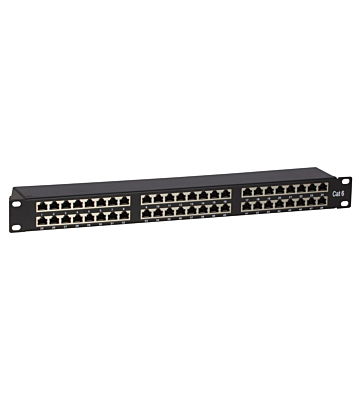

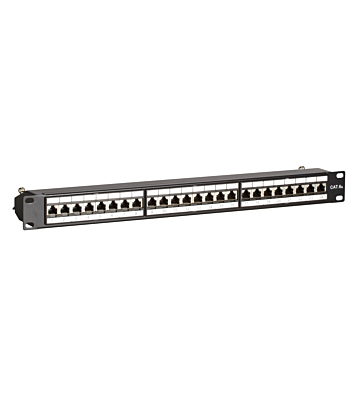

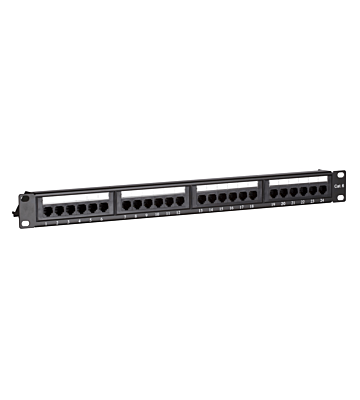

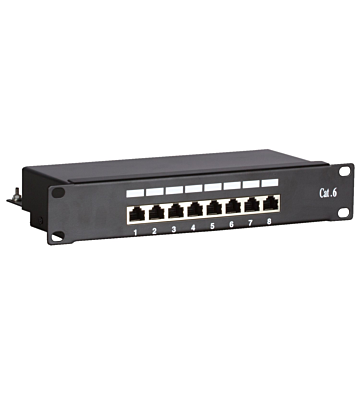

Meistgekaufte Patchpanel
